Hướng dẫn về màng công nghiệp: Các loại, cách chúng hoạt động và cách chọn loại phù hợp

Công dụng thực sự của màng công nghiệp

Màng công nghiệp là một rào cản bán thấm giúp ngăn cách các thành phần của dòng chất lỏng hoặc khí dựa trên sự khác biệt về kích thước hạt, trọng lượng phân tử, điện tích ion hoặc ái lực hóa học - mà không cần nhiệt, phản ứng hóa học hoặc thay đổi pha. Động lực hầu như luôn là sự chênh lệch áp suất giữa phía cấp liệu và phía thấm của màng, đẩy các chất mục tiêu qua màng trong khi vẫn giữ lại các thành phần không mong muốn ở phía cấp liệu. Hai luồng đầu ra - thấm qua (những gì đi qua) và lưu lại (những gì được giữ lại) - đều được thu thập và sử dụng hoặc loại bỏ theo thiết kế quy trình.

Cơ chế tách này làm cho quá trình lọc màng công nghiệp khác biệt cơ bản so với quá trình lọc sâu thông thường hoặc kết tủa hóa học. Bộ lọc độ sâu - chẳng hạn như bộ lọc cát hoặc bộ lọc túi - bẫy các hạt trong môi trường lọc và phải được thay thế hoặc rửa ngược định kỳ. Kết tủa hóa học làm thay đổi thành phần của dòng và tạo ra dư lượng thuốc thử phải được quản lý ở hạ lưu. Các màng công nghiệp được phân tách sạch sẽ dựa trên ngưỡng vật lý cố định, không tạo ra sản phẩm phụ hóa học và có thể được làm sạch và đưa trở lại sử dụng mà không cần thay thế trong hầu hết các tình huống vận hành. Những đặc điểm này giải thích tại sao công nghệ màng đã mở rộng từ các ứng dụng ban đầu trong khử muối trong nước và chế biến sữa sang hầu hết mọi ngành công nghiệp yêu cầu tách hoặc tinh chế chất lỏng.

Sự khác biệt thực tế quan trọng nhất trong hệ thống màng công nghiệp là giữa lọc ngõ cụt và lọc dòng chảy chéo. Ở chế độ ngõ cụt, tất cả chất lỏng cấp vào chảy vuông góc qua màng cho đến khi vật liệu được giữ lại chặn dòng chảy tiếp theo. Điều này phù hợp để đánh bóng bằng chất lỏng sạch với lượng chất rắn thấp. Trong quá trình lọc dòng chảy ngang (hoặc dòng tiếp tuyến) - chiếm ưu thế trong các ứng dụng màng công nghiệp - dòng cấp liệu chảy song song với bề mặt màng ở tốc độ cao, liên tục quét các vật liệu còn lại đi và ngăn chặn sự tích tụ của bánh lọc có thể chặn dòng chảy. Hoạt động dòng chảy chéo là lý do khiến màng công nghiệp có thể chạy liên tục trên nguồn cấp chất rắn cao mà không cần thay thế liên tục.

Bốn loại màng lọc công nghiệp chính

Màng công nghiệp quá trình lọc được chia thành bốn loại dựa trên phạm vi kích thước lỗ rỗng của màng và trọng lượng phân tử hoặc kích thước hạt tương ứng. Mỗi loại giải quyết một vấn đề phân tách khác nhau và hoạt động ở áp suất khác nhau. Chọn loại lọc chính xác là quyết định đầu tiên trong bất kỳ thiết kế hệ thống màng công nghiệp nào.

Vi lọc (MF)

Màng vi lọc có kích thước lỗ trong khoảng từ 0,05 đến 10 micron (µm) - loại thô nhất trong bốn loại. Chúng hoạt động ở áp suất xuyên màng thấp (thường là 0,1 đến 2 bar) và được sử dụng để loại bỏ chất rắn lơ lửng, vi khuẩn, tế bào nấm men và các giọt chất béo khỏi dòng chất lỏng. Bởi vì vi lọc không giữ lại các phân tử hòa tan - nó hoàn toàn là sự phân tách vật lý dựa trên kích thước - nên nó thường được sử dụng như là bước xử lý trước giai đoạn đầu trước bước màng mịn hơn hoặc như một giai đoạn làm rõ và khử trùng trong quy trình thực phẩm và đồ uống. Các ứng dụng MF điển hình bao gồm lọc lạnh vô trùng bia và rượu vang, loại bỏ sinh khối trong quá trình lên men, làm trong nước ép trái cây và xử lý sơ bộ nước thải trước các bước siêu lọc hoặc thẩm thấu ngược.

Siêu lọc (UF)

Màng siêu lọc có kích thước lỗ từ 0,01 đến 0,1 micron, với ngưỡng trọng lượng phân tử (MWCO) thường dao động từ 1.000 đến 500.000 Dalton. Hoạt động ở áp suất xuyên màng từ 1 đến 10 bar, UF giữ lại vi khuẩn, vi rút, protein, tinh bột và các hạt keo trong khi cho phép nước, muối và các chất hòa tan có trọng lượng phân tử thấp đi qua dưới dạng thẩm thấu. Khả năng lưu giữ có chọn lọc này làm cho UF trở thành đặc trưng của xử lý màng công nghiệp trong nhiều lĩnh vực: cô đặc và tinh chế protein trong sản xuất sữa và dược phẩm, phân đoạn cao phân tử trong công nghệ sinh học, loại bỏ các hạt keo và chất hữu cơ trong xử lý nước uống và tiền xử lý trước quá trình lọc nano hoặc thẩm thấu ngược để kéo dài tuổi thọ của chúng. UF cũng tạo thành lớp màng trong lò phản ứng sinh học màng (MBR) được sử dụng trong xử lý nước thải.

Lọc nano (NF)

Màng lọc nano có kích thước lỗ trong khoảng từ 1 đến 10 nanomet và được thiết kế để loại bỏ các ion hóa trị hai (canxi, magie, sunfat), chất hữu cơ có trọng lượng phân tử trung bình và các hợp chất gây màu trong khi cho phép muối hóa trị một (natri clorua) và nước đi qua. Áp suất vận hành thường là 5 đến 20 bar. Lọc nano được sử dụng để làm mềm nước (loại bỏ các ion cứng), khử muối trong nước ngầm lợ, nơi loại bỏ một phần muối là đủ, làm mất màu dung dịch đường, cô đặc các chất hữu cơ có trọng lượng phân tử thấp trong chế biến thực phẩm và xử lý nước thải công nghiệp có chứa chất hữu cơ vi mô. Khả năng loại bỏ có chọn lọc các ion hóa trị hai trong khi cho các ion hóa trị một đi qua là một đặc tính mà không loại màng nào khác có được — khiến NF trở thành lựa chọn cụ thể cho các ứng dụng làm mềm nước trong đó quá trình khử muối hoàn toàn sẽ loại bỏ các khoáng chất có lợi.

Thẩm thấu ngược (RO)

Màng thẩm thấu ngược có sự phân tách chặt chẽ nhất trong bốn loại - với kích thước lỗ hiệu quả dưới 1 nanomet - và loại bỏ hầu như tất cả các chất rắn hòa tan, ion hóa trị một và các phân tử hữu cơ trên khoảng 100 Dalton. Áp suất vận hành dao động từ 10 đến 80 bar tùy thuộc vào độ mặn của thức ăn, khiến RO trở thành loại màng lọc tiêu tốn nhiều năng lượng nhất. RO là công nghệ tiêu chuẩn để khử muối nước biển, sản xuất nước xử lý có độ tinh khiết cao trong sản xuất chất bán dẫn và dược phẩm, xử lý nước cấp cho nồi hơi và tập trung các chất rắn hòa tan có giá trị trong các dòng xử lý thực phẩm, đồ uống và hóa chất. Chất giữ lại từ hệ thống RO là dòng nước muối đậm đặc hoặc dòng cô đặc cần được quản lý thêm - xử lý, cô đặc thêm hoặc thu hồi hàm lượng hòa tan tùy thuộc vào ứng dụng.

Tham khảo nhanh: So sánh màng lọc công nghiệp

Vật liệu màng công nghiệp: Polymer và gốm

Hiệu suất vật lý và hóa học của màng công nghiệp phụ thuộc rất nhiều vào vật liệu làm nên nó. Vật liệu màng được chia thành hai loại chính - polyme và gốm - mỗi loại có sự cân bằng rõ ràng về chi phí, khả năng kháng hóa chất, độ bền cơ học và khả năng làm sạch. Chọn sai vật liệu cho hóa chất thức ăn hoặc chế độ làm sạch là một trong những nguyên nhân phổ biến nhất gây ra hư hỏng màng sớm trong các hệ thống công nghiệp.

Vật liệu màng polyme

Màng polyme thống trị thị trường màng công nghiệp theo số lượng, chủ yếu vì chúng rẻ hơn để sản xuất, có nhiều cấu hình mô-đun hơn và phù hợp với phần lớn các dòng quy trình gặp phải trong xử lý nước, thực phẩm và đồ uống cũng như các ứng dụng công nghiệp nói chung. Các polyme được sử dụng phổ biến nhất đều có các đặc tính hiệu suất cụ thể:

• Polyvinylidene florua (PVDF): Polymer được sử dụng rộng rãi nhất cho màng UF và MF công nghiệp. PVDF có khả năng kháng hóa chất tuyệt vời đối với axit, kiềm và nhiều dung môi; độ bền cơ học tốt; và khả năng chịu đựng nồng độ clo được sử dụng trong các quy trình làm sạch và khử trùng tiêu chuẩn. Tính kỵ nước cao của nó có thể làm tăng xu hướng bám bẩn với thức ăn được nạp hữu cơ, thường được giải quyết bằng quá trình kỵ nước bề mặt trong quá trình sản xuất.
• Polyethersulfone (PES): Một loại polymer ưa nước tự nhiên giúp giảm cặn hữu cơ so với PVDF và tạo ra tốc độ dòng cao ở áp suất tương đương. PES là vật liệu chủ yếu cho các ứng dụng UF dược phẩm và công nghệ sinh học, trong đó việc truyền hoặc lưu giữ protein phải được kiểm soát chặt chẽ. Hạn chế của nó là khả năng chống lại các chất tẩy rửa có tính kiềm mạnh và một số dung môi hữu cơ thấp hơn.
• Polyacrylonitril (PAN): Được sử dụng chủ yếu cho màng UF trong xử lý nước thải và các quy trình công nghiệp. Màng PAN có khả năng chống lại nhiều dung môi hữu cơ và tương đối rẻ tiền, nhưng khả năng chịu axit mạnh và khả năng làm sạch ở nhiệt độ cao của chúng bị hạn chế so với PVDF.
• Xellulose axetat (CA): Một trong những vật liệu màng RO sớm nhất và vẫn được sử dụng trong một số ứng dụng nhất định. CA có khả năng chịu clo tốt - điều không bình thường trong số các vật liệu RO - nhưng phân hủy bên ngoài phạm vi pH hẹp (4 đến 6,5) và có khả năng chịu nhiệt độ hạn chế, hạn chế sử dụng nó so với màng composite màng mỏng polyamit trong hệ thống RO hiện đại.
• Polyamid tổng hợp màng mỏng (PA TFC): Là vật liệu chủ đạo cho màng RO và NF hiện đại. Lớp polyamit hoạt tính cực kỳ mỏng - thường từ 0,1 đến 0,2 micron - cho độ thấm rất cao và khả năng loại bỏ muối tuyệt vời ở áp suất tương đối thấp. Điểm yếu là cực kỳ nhạy cảm với clo tự do và các chất diệt khuẩn oxy hóa khác, chúng nhanh chóng làm suy giảm lớp hoạt tính.

Vật liệu màng gốm

Màng gốm công nghiệp được sản xuất từ vật liệu oxit vô cơ - phổ biến nhất là oxit nhôm (alumina, Al₂O₃), titan dioxide (Titania, TiO₂) hoặc oxit zirconium (zirconia, ZrO₂) - thường ở cấu hình nhiều lớp trong đó lớp hỗ trợ thô cung cấp độ bền cơ học và lớp trên cùng mỏng, xốp mịn cung cấp sự phân tách thực tế. Màng gốm có giá cao hơn đáng kể so với các vật liệu thay thế polyme có diện tích tương đương — thường cao hơn từ 5 đến 20 lần trên một mét vuông — nhưng chúng mang lại một loạt lợi thế về hiệu suất chứng minh cho mức ưu việt này trong các ứng dụng đòi hỏi khắt khe:

• Hoàn toàn chấp nhận các quy trình CIP mạnh mẽ bao gồm axit đậm đặc, kiềm đậm đặc, khử trùng bằng hơi nước và nồng độ clo cao sẽ phá hủy màng polyme.
• Hoạt động ổn định ở nhiệt độ xử lý lên tới 300°C và trong môi trường áp suất cao, nơi màng polymer sẽ bị biến dạng hoặc hỏng.
• Khả năng chống bám bẩn từ dầu và mỡ nhờ tính chất hóa học ưa nước trên bề mặt của chúng, khiến chúng rất phù hợp cho việc tách dầu-nước và các dòng chế biến thực phẩm công suất lớn.
• Tuổi thọ dài - màng gốm trong dịch vụ công nghiệp thường hoạt động từ 10 đến 15 năm, so với 3 đến 7 năm đối với các nguyên tố polyme thông thường - giúp bù đắp chi phí vốn ban đầu cao hơn theo thời gian trong các ứng dụng có chu kỳ hoạt động cao.

Cấu hình mô-đun màng công nghiệp

Vật liệu màng và loại lọc xác định những gì màng có thể tách ra. Cấu hình mô-đun - cách màng được sắp xếp vật lý bên trong vỏ của nó - xác định mức độ hiệu quả của màng hoạt động ở quy mô quy trình, cách màng xử lý chất rắn lơ lửng và chi phí trên mỗi đơn vị thông lượng được xử lý. Việc chọn sai cấu hình mô-đun cho dòng cấp liệu sẽ dẫn đến tăng tốc độ bám bẩn, tần suất làm sạch cao và tuổi thọ phần tử ngắn.

Mô-đun vết thương xoắn ốc

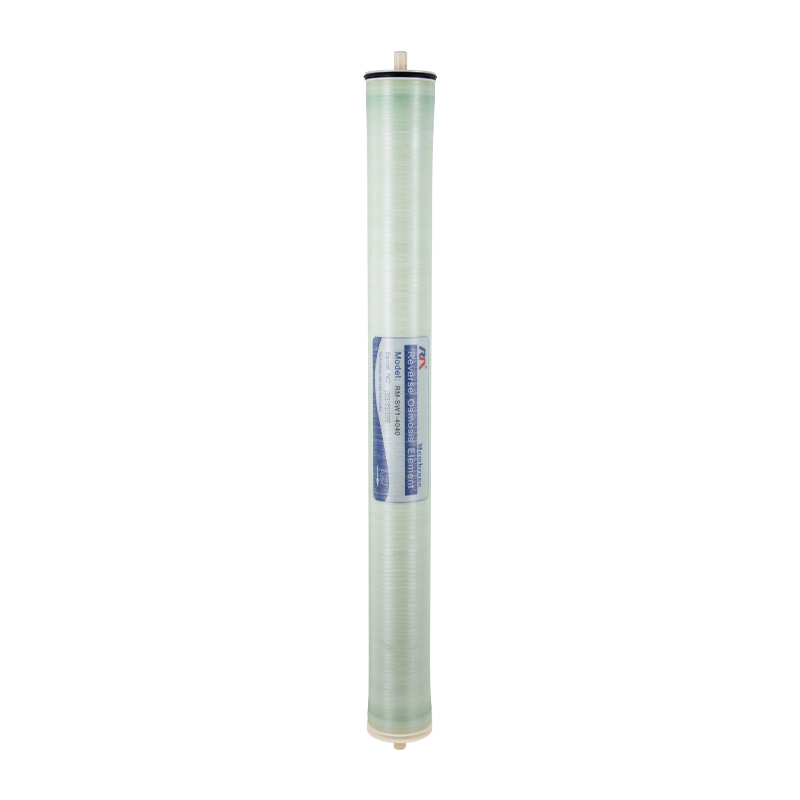

Mô-đun vết thương xoắn ốc là cấu hình được sử dụng rộng rãi nhất trong các ứng dụng RO, NF và UF công nghiệp cho dòng cấp liệu tương đối sạch. Màng này được sản xuất dưới dạng các tấm phẳng, được lắp ráp với các miếng đệm cấp liệu và thấm giữa chúng, và quấn theo hình xoắn ốc xung quanh ống thu gom nước thấm đục lỗ ở giữa. Hình dạng này cung cấp diện tích màng rất cao trên một đơn vị thể tích - đường kính tiêu chuẩn 8 inch, phần tử dài 40 inch chứa 37 đến 40 mét vuông diện tích màng hoạt động - với chi phí sản xuất thấp. Hạn chế của mô-đun vết thương xoắn ốc là tính dễ bị tổn thương của chúng đối với chất rắn lơ lửng: các hạt tích tụ trong các kênh đệm cấp liệu hẹp làm tăng áp suất giảm nhanh chóng và tắc nghẽn không thể khắc phục được. Nước cấp SDI (Chỉ số mật độ phù sa) dưới 5, và tốt nhất là dưới 3, là cần thiết để các phần tử quấn xoắn ốc hoạt động lâu dài đáng tin cậy, có nghĩa là việc xử lý trước đầy đủ là bắt buộc đối với hầu hết các nguồn thức ăn trong thế giới thực.

Mô-đun sợi rỗng

Các mô-đun sợi rỗng đóng gói hàng nghìn ống màng mịn, tự hỗ trợ - thường có đường kính trong từ 0,5 đến 2 mm - thành một bó bên trong bình áp suất. Mật độ đóng gói cực cao là ưu điểm chính: bình màng 0,04 m³ có thể chứa 575 m2 sợi rỗng đường kính 90 µm, so với khoảng 30 m2 của màng tấm phẳng quấn xoắn ốc trong cùng thể tích. Các mô-đun sợi rỗng chiếm ưu thế trong các ứng dụng UF và MF quy mô lớn để xử lý nước và tái sử dụng nước thải, trong đó khả năng được rửa ngược định kỳ để loại bỏ chất rắn tích tụ bên ngoài sợi cho phép vận hành tiết kiệm trên dòng nguyên liệu đục mà không có dòng chảy chéo liên tục. Hạn chế chính là khả năng chịu đựng chất rắn lơ lửng trong nguyên liệu ở mức vừa phải - TSS rất cao hoặc vật liệu dạng sợi có thể chặn bó sợi và chống rửa ngược.

Mô-đun hình ống

Màng hình ống bao gồm các ống màng riêng lẻ có đường kính trong từ 5 đến 25 mm, mỗi ống được chứa trong một lớp vỏ ngoài hỗ trợ, được nối nối tiếp bên trong vỏ. Đường kính trong lớn cho phép tốc độ cấp liệu cao qua ống, tạo ra sự nhiễu loạn và cắt đáng kể ở bề mặt màng - làm cho các mô-đun dạng ống trở thành cấu hình chịu bám bẩn tốt nhất cho các chất rắn lơ lửng hoặc cấp liệu có độ nhớt cao. Chúng được sử dụng rộng rãi trong chế biến sữa (sữa nguyên kem, kem cô đặc), chế biến nước trái cây, thu hồi chất màu và xử lý nước thải công nghiệp, nơi các mô-đun sợi rỗng hoặc vết xoắn ốc sẽ bị hôi ngay lập tức. Sự đánh đổi là chi phí: diện tích màng trên một đơn vị thể tích thấp hơn nhiều so với thiết kế sợi rỗng hoặc vết xoắn ốc, khiến hệ thống dạng ống đắt hơn trên mỗi đơn vị thấm được sản xuất. Yêu cầu tiền xử lý là tối thiểu, điều này bù đắp một phần nhược điểm này trong các ứng dụng thức ăn chăn nuôi khó khăn.

Mô-đun tấm và khung

Các mô-đun tấm và khung xếp chồng các tấm màng phẳng giữa các tấm, có khái niệm tương tự như máy ép lọc. Chúng ít phổ biến hơn trong các ứng dụng công nghiệp khối lượng lớn do chi phí cao hơn và mật độ đóng gói thấp hơn, nhưng chúng giúp tháo rời dễ dàng để kiểm tra và thay thế màng - một lợi thế trong các ứng dụng có tuổi thọ màng ngắn hoặc khi kiểm tra trực quan sự bám bẩn có giá trị để tối ưu hóa quy trình. Cấu hình tấm và khung cũng được sử dụng trong điện phân và một số ứng dụng tách khí đặc biệt trong đó định dạng tấm phẳng được yêu cầu bởi quá trình hóa học.

Ứng dụng công nghiệp của màng lọc

Các hệ thống màng công nghiệp hiện nay hoạt động trên nhiều lĩnh vực và loại quy trình khác nhau. Phần sau đây bao gồm các lĩnh vực ứng dụng quan trọng nhất và các loại màng cụ thể được sử dụng trong từng lĩnh vực.

Xử lý nước và nước thải

Xử lý nước là thị trường lớn nhất cho màng công nghiệp. Màng MF và UF được sử dụng trong sản xuất nước uống để loại bỏ độ đục, vi khuẩn và bào xác Giardia/Cryptosporidium bằng rào cản vật lý không phụ thuộc vào liều lượng hóa chất để đạt được hiệu quả. NF và RO được sử dụng để làm mềm nước ngầm, khử muối nước lợ và khử mặn nước biển. Trong xử lý nước thải công nghiệp, lò phản ứng sinh học màng (MBR) kết hợp phân hủy sinh học các chất ô nhiễm hữu cơ với màng UF tách nước thải đã xử lý, tạo ra nước thấm chất lượng cao đồng nhất phù hợp để tái sử dụng trực tiếp mà không cần xử lý thêm. Hệ thống MBR hiện được sử dụng thường xuyên trong các ứng dụng dệt may, chế biến thực phẩm, giấy và nước thải hóa học, nơi mục tiêu tái sử dụng nước thải hoặc không xả chất lỏng đòi hỏi chất lượng đầu ra vượt trội so với các quy trình bùn hoạt tính thông thường.

Chế biến sữa và thực phẩm

Ngành công nghiệp sữa là một trong những ngành đầu tiên áp dụng công nghệ màng công nghiệp ở quy mô lớn và màng vẫn là trung tâm của chế biến sữa. Màng UF cô đặc protein sữa để sản xuất phô mai, tiêu chuẩn hóa hàm lượng protein trong sữa nước và thu hồi protein whey từ dòng whey - một quá trình phân tách có giá trị cao giúp chuyển đổi dòng chất thải trước đây thành thành phần dinh dưỡng cao cấp. Màng MF làm trong và khử trùng lạnh dòng sữa lỏng mà không cần xử lý nhiệt, bảo quản hương vị và chất lượng dinh dưỡng. Trong ngành công nghiệp thực phẩm rộng hơn, UF cô đặc protein và enzym trong nước trái cây; NF cô đặc xi-rô đường và loại bỏ màu sắc; và RO tập trung dòng thực phẩm lỏng để vận chuyển hoặc chế biến tiếp với chi phí năng lượng giảm so với quá trình bay hơi.

Dược phẩm và Công nghệ sinh học

Tách màng công nghiệp trong sản xuất dược phẩm và công nghệ sinh học phục vụ hai chức năng chính: tinh chế (loại bỏ tạp chất khỏi phân tử mục tiêu) và cô đặc (tăng nồng độ của phân tử mục tiêu trong sản phẩm cuối cùng). UF với các giá trị MWCO xác định được sử dụng để giữ lại các protein mục tiêu, enzyme, kháng thể đơn dòng và các hạt vi rút đồng thời loại bỏ các tạp chất nhỏ hơn và muối đệm trong một quy trình gọi là lọc tuần hoàn - về cơ bản là rửa liên tục đại phân tử được giữ lại bằng đệm mới. Lọc vô trùng bằng màng sử dụng màng MF 0,22 µm loại bỏ tất cả vi khuẩn và bào tử khỏi các sản phẩm thuốc cuối cùng hoặc dòng xử lý sinh học như một giải pháp thay thế cho khử trùng bằng nhiệt. Màng gốm có khả năng khử trùng hoàn toàn bằng hơi nước được ưu tiên sử dụng trong các ứng dụng mà bề mặt màng giống nhau phải được xác nhận cho các chu trình xử lý vô trùng lặp đi lặp lại.

Chế biến hóa chất và hóa dầu

Tách màng công nghiệp ngày càng được sử dụng nhiều trong sản xuất hóa chất nhằm giảm tiêu hao năng lượng so với các phương pháp tách nhiệt như chưng cất, bay hơi. Màng lọc nano kháng dung môi (SRNF) hoạt động trong dòng dung môi hữu cơ để cô đặc chất xúc tác, thu hồi thuốc thử đắt tiền hoặc tách sản phẩm phản ứng khỏi nguyên liệu ban đầu không phản ứng. Trong lĩnh vực dầu khí, màng tách khí - một loại khác biệt với màng pha lỏng - tách CO₂ khỏi khí tự nhiên, thu hồi hydro từ dòng nhà máy lọc dầu và loại bỏ hơi nước khỏi khí xử lý. Thu hồi dung môi dựa trên màng trong tổng hợp dược phẩm là một lĩnh vực ứng dụng đang phát triển vì ngành này giảm tiêu thụ dung môi và tạo ra chất thải.

Sản xuất chất bán dẫn và điện tử

Sản xuất chip bán dẫn và màn hình LCD yêu cầu nước siêu tinh khiết với hàm lượng hạt, vi khuẩn, chất hữu cơ hòa tan và chất gây ô nhiễm ion cực thấp. Các hệ thống màng công nghiệp - thường là một chuỗi tiền xử lý, RO và điện cực hóa (EDI) hoặc đánh bóng trao đổi ion - tạo ra nước có điện trở suất 18 MΩ·cm mà dây chuyền chế tạo chất bán dẫn yêu cầu. Màng MF có định mức kích thước hạt rất chặt (0,05 µm hoặc thấp hơn) được sử dụng tại thời điểm sử dụng để ngăn ngừa ô nhiễm hạt trong bể xử lý và nước rửa ở quy mô nanomet của các tính năng chip hiện đại.

Sự tắc nghẽn màng công nghiệp: Nguyên nhân, loại và cách phòng ngừa

Sự tắc nghẽn - sự tích tụ của vật liệu không mong muốn trên bề mặt màng hoặc trong các lỗ của màng - là thách thức vận hành trọng tâm trong mọi hệ thống màng công nghiệp. Nó làm giảm lưu lượng thấm, tăng áp suất xuyên màng, giảm độ chọn lọc phân tách và cuối cùng rút ngắn tuổi thọ của phần tử màng. Hiểu cơ chế tắc nghẽn và cách ngăn chặn hoặc quản lý chúng cũng quan trọng như việc lựa chọn màng ban đầu.

Các loại tắc nghẽn màng

• Ô nhiễm hạt: Sự lắng đọng các hạt lơ lửng, chất keo và chất rắn mịn lên bề mặt màng, tạo thành bánh lọc. Được kiểm soát bằng quá trình tiền xử lý thích hợp (đông tụ, tạo bông, lọc trước) để giảm độ đục của thức ăn và chỉ số mật độ phù sa trước giai đoạn màng.
• Ô nhiễm hữu cơ: Hấp phụ và tích tụ các chất hữu cơ hòa tan - chất humic, polysaccharides, protein, dầu - trên bề mặt màng. Đặc biệt có vấn đề đối với màng kỵ nước như PVDF. Được kiểm soát bằng cách tối ưu hóa quá trình tiền xử lý bằng phương pháp đông tụ hoặc hấp phụ than hoạt tính, lựa chọn vật liệu màng ưa nước và làm sạch CIP kiềm thường xuyên.
• Cặn (bẩn khoáng): Kết tủa các muối khoáng ít tan - canxi cacbonat, canxi sunfat, bari sunfat, silica - trên bề mặt màng khi nồng độ của chúng vượt quá giới hạn hòa tan ở các yếu tố nồng độ cao gần màng. Đặc biệt quan trọng trong các hệ thống RO và NF hoạt động ở tốc độ thu hồi cao. Được kiểm soát bằng cách định lượng chất chống cặn, điều chỉnh độ pH của thức ăn, hạn chế khả năng phục hồi của hệ thống xuống dưới ngưỡng đóng cặn và làm sạch CIP bằng axit định kỳ.
• Bùn sinh học: Sự hình thành màng sinh học vi sinh vật trên bề mặt màng. Vi khuẩn hình thành màng sinh học bám vào màng, nhân lên và tiết ra các polysaccharide ngoại bào tạo thành một lớp gel bền bỉ có khả năng chịu được quá trình làm sạch thủy lực tiêu chuẩn. Bám bẩn sinh học là loại bám bẩn khó quản lý nhất và là thách thức lớn trong các hệ thống RO xử lý nước với hàm lượng cacbon hữu cơ có thể phân hủy sinh học ở mức thấp. Các chiến lược phòng ngừa bao gồm khử trùng nước cấp bằng chất diệt khuẩn tương thích (DBNPA và CMIT/MIT được hầu hết các nhà sản xuất màng RO chấp thuận), định lượng định kỳ không liên tục và giảm thiểu các điểm chết và vùng ứ đọng trong đường ống hệ thống.

Các chỉ báo cảnh báo tắc nghẽn chính

Những thay đổi về hiệu suất sau đây báo hiệu rằng sự bám bẩn đã phát triển đến mức cần phải thực hiện hành động làm sạch. Việc chờ đợi lâu hơn các ngưỡng này trước khi bắt đầu quá trình vệ sinh sẽ làm tăng nguy cơ xảy ra tình trạng tắc nghẽn không thể khắc phục được mà quá trình vệ sinh không thể khắc phục được:

• Lưu lượng thấm chuẩn hóa đã giảm 10–15% từ đường cơ sở sạch sẽ hoặc từ lần làm sạch cuối cùng.
• Đường đi của muối được chuẩn hóa (trong hệ thống RO/NF) đã tăng lên 10% từ đường cơ sở - biểu thị sự tắc nghẽn hoặc sự xuống cấp của màng.
• Áp suất chênh lệch từ thức ăn đến thức ăn đậm đặc đã tăng thêm 15% so với đường cơ sở - thường là dấu hiệu sớm cho thấy sự tắc nghẽn của hạt hoặc màng sinh học trong các kênh cấp liệu.

Làm sạch màng công nghiệp: Quy trình CIP và lựa chọn hóa chất

Làm sạch tại chỗ (CIP) là phương pháp tiêu chuẩn để khôi phục các màng công nghiệp bị tắc nghẽn về hiệu suất gần như ban đầu mà không cần loại bỏ chúng khỏi hệ thống. Giao thức CIP được thực hiện tốt sử dụng các dung dịch làm sạch tuần hoàn ở nhiệt độ, tốc độ dòng chảy và độ pH được kiểm soát để hòa tan, phân tán hoặc tiêu diệt vật liệu bám bẩn trên bề mặt màng. Chọn sai hóa chất tẩy rửa cho loại chất bẩn là nguyên nhân phổ biến nhất khiến CIP không thể khôi phục hiệu suất và cũng có thể gây ra tổn thương màng không thể phục hồi.

Lựa chọn hóa chất CIP theo loại chất bẩn

Trình tự CIP tiêu chuẩn cho sự tắc nghẽn hữu cơ và khoáng chất hỗn hợp - tình huống phổ biến nhất trong thế giới thực - là bắt đầu bằng việc làm sạch bằng kiềm để giải quyết sự tắc nghẽn hữu cơ và sinh học trước, sau đó làm sạch bằng axit để hòa tan cặn khoáng. Việc đảo ngược trật tự (axit trước) có nguy cơ làm tắc nghẽn hữu cơ trên bề mặt màng bằng cách làm biến tính protein trước khi chúng có thể được loại bỏ. Sau mỗi bước CIP, việc xả kỹ đến độ pH trung tính trước bước tiếp theo là điều cần thiết để ngăn chặn phản ứng hóa học giữa các dung dịch làm sạch không tương thích trong mô-đun màng. Nhiệt độ trong CIP phải được duy trì trong giới hạn quy định của nhà sản xuất - thường là từ 35 đến 45°C đối với hầu hết các màng polyme - vì nhiệt độ cao hơn làm tăng tốc độ phản ứng hóa học và hiệu quả làm sạch nhưng có nguy cơ vượt quá khả năng chịu nhiệt của màng.

Cách chọn màng công nghiệp phù hợp cho ứng dụng của bạn

Lựa chọn màng công nghiệp liên quan đến việc đáp ứng đồng thời nhiều yêu cầu hệ thống — loại lọc, khả năng tương thích vật liệu, cấu hình mô-đun, điều kiện vận hành và tổng chi phí sở hữu — thay vì tối ưu hóa bất kỳ thông số đơn lẻ nào một cách riêng biệt. Việc thông qua các điểm quyết định này một cách có hệ thống sẽ ngăn ngừa các lỗi lựa chọn phổ biến nhất.

• Xác định chính xác mục tiêu tách: Những gì phải được giữ lại, những gì phải vượt qua, và đặc điểm kỹ thuật về độ tinh khiết hoặc nồng độ như thế nào? Câu trả lời cho câu hỏi này sẽ xác định loại lọc nào (MF/UF/NF/RO) được yêu cầu. Nếu về mặt lý thuyết, hai loại lọc có thể đạt được mục tiêu, hãy đánh giá cả hai và so sánh tổng chi phí hệ thống của chúng.
• Đặc điểm kỹ lưỡng của dòng cấp dữ liệu: Hàm lượng chất rắn lơ lửng, độ đục, pH, nhiệt độ, hàm lượng chất hữu cơ và khoáng chất hòa tan, sự hiện diện của dầu hoặc chất béo, lượng vi sinh vật và nhu cầu oxy hóa học đều ảnh hưởng đến việc lựa chọn màng. Đặc tính thức ăn cũng xác định các yêu cầu tiền xử lý - một bước thường không được xác định rõ và thường là nguyên nhân gây ra hư hỏng màng sớm trong các hệ thống được vận hành.
• Phù hợp vật liệu màng với các yêu cầu về hóa học và làm sạch: Nếu dòng quy trình chứa dung môi, axit mạnh hoặc nồng độ clo cao, màng polyme có thể bị loại trừ vì lý do tương thích hóa học. Nếu quy trình yêu cầu khử trùng bằng hơi nước thì chỉ có màng gốm mới đủ tiêu chuẩn. Nếu quá trình này liên quan đến dầu và chất béo, vật liệu màng ưa nước hoặc màng gốm sẽ có khả năng chống bám bẩn tốt hơn đáng kể so với các chất thay thế kỵ nước.
• Chọn cấu hình mô-đun dựa trên chất rắn lơ lửng trong thức ăn: Sử dụng quy tắc chung rằng các mô-đun quấn xoắn ốc yêu cầu cấp liệu có hàm lượng chất rắn thấp, được xử lý trước; mô-đun sợi rỗng có thể xử lý chất rắn vừa phải bằng quá trình rửa ngược; và các mô-đun dạng ống là lựa chọn chính xác cho nguồn cấp dữ liệu có hàm lượng chất rắn cao hoặc nhớt mà các cấu hình khác sẽ bị hỏng trong vòng vài giờ.
• Tính tổng chi phí sở hữu, không chỉ giá mua màng: Màng gốm có chi phí ban đầu cao hơn nhưng có tuổi thọ cao hơn nhiều lần so với các thành phần polymer trong điều kiện làm sạch hoặc cấp liệu mạnh. Hệ thống RO có chi phí năng lượng cao hơn UF nhưng có thể loại bỏ các bước xử lý hóa học, giảm chi phí vận hành ở những nơi khác trong quy trình. Sự so sánh kinh tế chính xác bao gồm chi phí vốn, tần suất thay thế màng, mức tiêu thụ năng lượng, chi phí tiền xử lý, mức tiêu thụ hóa chất làm sạch và thời gian ngừng hoạt động của hệ thống.
• Yêu cầu dữ liệu thí điểm trước khi có thông số kỹ thuật ở quy mô đầy đủ: Thử nghiệm thí điểm trên dòng cấp liệu thực tế với màng ứng cử viên là cách đáng tin cậy duy nhất để xác nhận tốc độ dòng, hiệu suất loại bỏ, tốc độ tắc nghẽn và khả năng thu hồi CIP trước khi chỉ định một hệ thống quy mô đầy đủ. Các nhà sản xuất màng thường cung cấp các thành phần thử nghiệm để đánh giá thí điểm và dữ liệu từ quá trình chạy thử nghiệm là vô giá để xác định kích thước chính xác và ước tính tổng chi phí của toàn bộ hệ thống.
